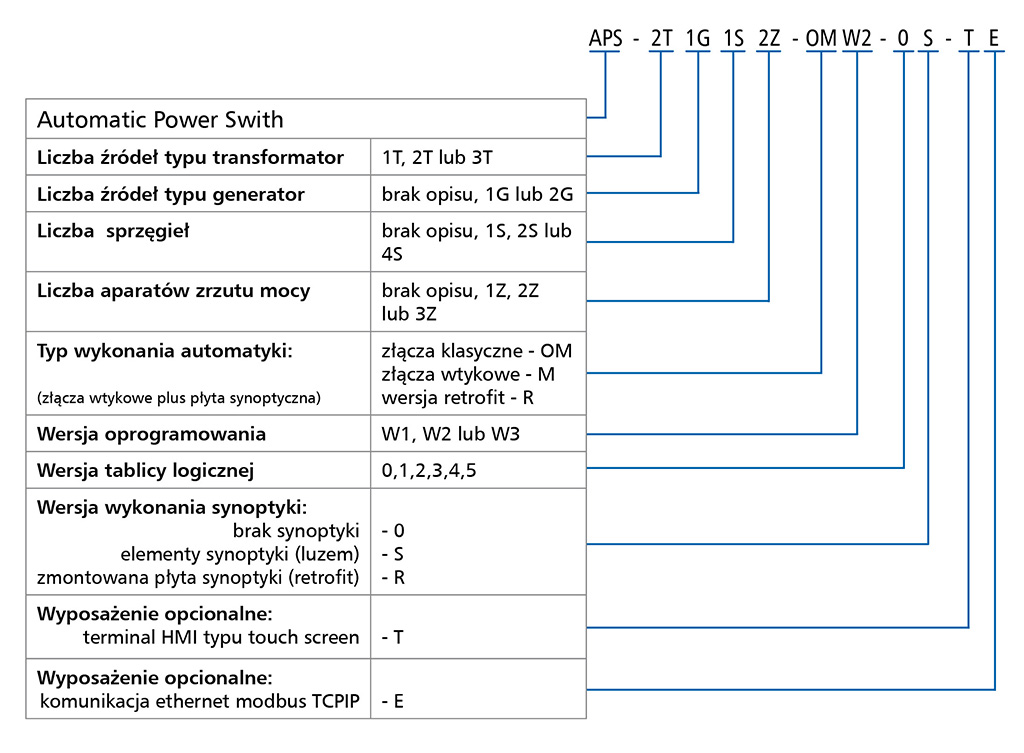

Katalogowa nazwa układów automatyki APS składa się z członów opisujących podstawowe dane konfiguracyjne

Jakie są różnice w prezentowanych układach  APS – OPTI, APS – MAXI ?

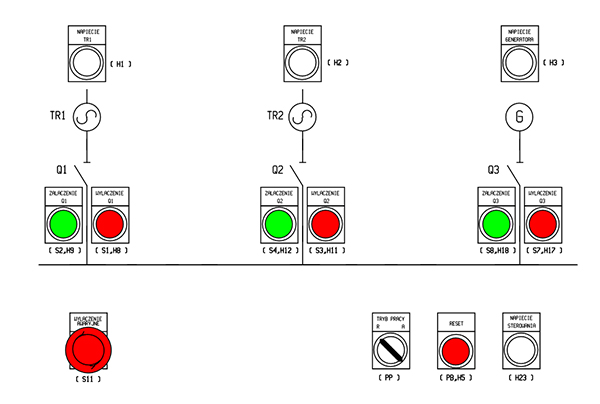

Różnice te można zaprezentować na przykładzie realizacji tego samego schematu zasilania. Do prezentacji wybrano klasyczny układ dwu źródeł transformatorowych i jednego źródła generatora. Transformator T1 zasila poprzez wyłącznik Q1, transformator TR2 zasila poprzez wyłącznik Q2, generator G zasila przez wyłącznik Q3 In=400A. Taki schemat zasilania można zrealizować przy pomocy dowolnego z niżej wymienionych układów.

APS – OPTI APS-2T1G-OMW2-00-T Wersja podstawowa bez synoptyki

• oszczędne rozwiązanie
• APS wyposażony w klasyczne złącza z zaciskami sprężynowymi
• stan pracy widoczny na aparatach i terminalu operatorskim
• w trybie ręcznym lokalnym przełączenia przy pomocy przycisków na aparatach
• w trybie ręcznym zdalnym przełączenia z terminala
• podstawowy zestaw czterech przycisków obsługi
• sterowanie w oparciu o sterownik PLC
• komunikacja MODBUS RTU

APS – OPTI APS-2T1G-OMW2-0S-T Wersja podstawowa z synoptyką

• optymalne rozwiązanie
• APS wyposażony w klasyczne złącza z zaciskami sprężynowymi
• w trybie ręcznym lokalnym przełączenia z synoptyki
• w trybie ręcznym zdalnym przełączenia z terminala
• stan pracy widoczny na tablicy synoptycznej i terminalu operatorskim
• sterowanie w oparciu o sterownik PLC
• komunikacja MODBUS RTU

APS – MAXI APS-2T1G-MW2-00-T Wersja podstawowa bez synoptyki

• rozwiązanie oszczędne – szybki montaż
• APS wyposażony w złącza wtykowe z zaciskami sprężynowymi
• stan pracy widoczny na aparatach i terminalu operatorskim
• w trybie ręcznym lokalnym przełączenia przy pomocy przycisków na aparatach
• w trybie ręcznym zdalnym przełączenia z terminala
• podstawowy zestaw czterech przycisków obsługi
• sterowanie w oparciu o sterownik PLC
• komunikacja MODBUS RTU

APS – MAXI APS-2T1G-MW2-0S-T Wersja podstawowa z synoptyką

• optymalne rozwiązanie -szybki montaż
• APS wyposażony w złącza wtykowe z zaciskami sprężynowymi
• w trybie ręcznym lokalnym przełączenia z synoptyki
• w trybie ręcznym zdalnym przełączenia z terminala
• stan pracy widoczny na tablicy synoptycznej i terminalu operatorskim
• sterowanie w oparciu o sterownik PLC
• komunikacja MODBUS RTU
