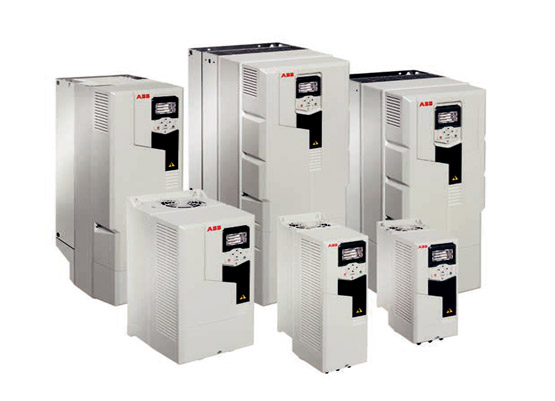

Standardowe przemienniki ABB ACS580, 0,75 do 500 kW
ACS580 jest przeznaczony do sterowania pompami, wentylatorami, kompresorami, przenośnikami, mieszadłami i wieloma innymi zmienno-
i stało-momentowymi aplikacjami. Większość istotnych funkcji jest standardowo wbudowanych, ułatwiając dobór napędu bez potrzeby stosowania dodatkowych elementów. Proste menu ustawień z asystentami umożliwia szybką konfigurację, uruchomienie i eksploatację,
Napęd ACS580 sprosta wymaganiom stawianym przez nowych użytkowników napędów, instalatorów, integratorów oraz konstruktorów maszyn i rozdzielnic.
| Cechy | Zalety | Korzyści |
| Panel sterowania i menu podstawowych ustawień w wielu językach | Łatwe uruchomienie, konfiguracja, monitorowanie i śledzenie usterek, Znajoomośc parametroów przemiennika nie jest konieczna | Znaczna oszczędność czasu, Przemiennik komunikuje się w języku polskim, Podręcznik nie jest konieczny, gdyż w panelu jest dostępna funkcja pomocy, |
| Instalacja i uruchomienie | Najwyższa gęstość mocy ze wszystkich napędów tej klasy dostępnych na rynku, Możliwość montażu napędów „bok w bok” | Oszczędność czasu, miejsca i pieniędzy |
| Wbudowany filtr EMC oraz dławik wejściowy | Zintegrowany filtr EMC klasy C2 (pierwsze środowisko) dla obudów R1 do R9 lub klasy C3 (drugie środowisko) dla obudów R10 i R11 oraz dławik wejściowy „swinging choke” (redukujący emisję harmonicznych) w standardzie | Zapewnienie, że napęd może być zastosowany w publicznych instalacjach bez konieczności stosowania zewnętrznych filtrów i prac inżynierskich |
| Efektywność energetyczna | Wsparcie dla wysokosprawnych silników umożliwia najwyższą sprawność systemu, Wbudowany optymalizator energii i monitor efektywności energetycznej pomagają kontrolować i oszczędzać energię zużywaną w procesie, | Oszczędności energii dzięki poprawionemu zarządzeniu jej zużyciem |
| Funkcje bezpieczeństwa w standardzie | Zintegrowana i certyfikowana funkcja Bezpiecznego wyłączenia momentu (STO, SIL3/ PL e) spełnia wymagania Dyrektywy Maszynowej | Spełnienie wymagań Dyrektywy Maszynowej 2006/42/EC, normy EN/IEC 61800-5-2:2007, Certyfikowane i efektywne kosztowo rozwiązanie dla bezpiecznego utrzymania ruchu maszyn, |
| Tryb pracy z lekkim przeciążeniem | Tryb pracy z dużym przeciążeniem | ||||||
| Moc silnika(kW) | Prąd silnika I LD (A) | Moc silnika(kW) | Prąd silnika I HD (A) | Kod zamówieniowy Obudowa IP21/IP00 | Kod typu, kod zamówieniowy dla jednostek IP21/IP00 | Kod typu, kod zamówieniowy dla jednostek IP50 | Rozmiar obudowy |
| Zasilanie 3-fazowe, 380, 400, 415 V AC | |||||||
| 0,75 | 2,5 | 0,55 | 1,8 | 3AUA0000130331 | ACS580-01-02A7-4 | ACS580-01-02A7-4+B056 | R1 |
| 1,1 | 3,1 | 0,75 | 2,6 | 3AUA0000130331 | ACS580-01-03A4-4 | ACS580-01-03A4-4+B056 | R1 |
| 1,5 | 3,8 | 1,1 | 3,3 | 3AUA0000130331 | ACS580-01-04A1-4 | ACS580-01-04A1-4+B056 | R1 |
| 2,2 | 5,3 | 1,5 | 4 | 3AUA0000130331 | ACS580-01-05A7-4 | ACS580-01-05A7-4+B056 | R1 |
| 3 | 6,8 | 2,2 | 5,6 | 3AUA0000130331 | ACS580-01-07A3-4 | ACS580-01-07A3-4+B056 | R1 |
| 4 | 8,9 | 3 | 7,2 | 3AUA0000130331 | ACS580-01-09A5-4 | ACS580-01-09A5-4+B056 | R1 |
| 5,5 | 12 | 4 | 9,4 | 3AUA0000130331 | ACS580-01-12A7-4 | ACS580-01-12A7-4+B056 | R1 |
| 7,5 | 16,2 | 5,5 | 12,6 | 3AUA0000130331 | ACS580-01-018A-4 | ACS580-01-018A-4+B056 | R2 |
| 11 | 23,8 | 7,5 | 17 | 3AUA0000130331 | ACS580-01-026A-4 | ACS580-01-026A-4+B056 | R2 |
| 15 | 30,4 | 11 | 24,6 | 3AUA0000130331 | ACS580-01-033A-4 | ACS580-01-033A-4+B056 | R3 |
| 18,5 | 36,1 | 15 | 31,6 | 3AUA0000130331 | ACS580-01-039A-4 | ACS580-01-039A-4+B056 | R3 |
| 22 | 42,8 | 18,5 | 37,7 | 3AUA0000130331 | ACS580-01-046A-4 | ACS580-01-046A-4+B056 | R3 |
| 30 | 58 | 22 | 44,6 | 3AUA0000130331 | ACS580-01-062A-4 | ACS580-01-062A-4+B056 | R4 |
| 37 | 68,4 | 30 | 61 | 3AUA0000130331 | ACS580-01-073A-4 | ACS580-01-073A-4+B056 | R4 |
| 45 | 83 | 37 | 72 | 3AUA0000130331 | ACS580-01-088A-4 | ACS580-01-088A-4+B056 | R5 |
| 55 | 100 | 45 | 87 | 3AUA0000130331 | ACS580-01-106A-4 | ACS580-01-106A-4+B056 | R5 |
| 75 | 138 | 55 | 105 | 3AUA0000130331 | ACS580-01-145A-4 | ACS580-01-145A-4+B056 | R6 |
| 90 | 161 | 75 | 145 | 3AUA0000130331 | ACS580-01-169A-4 | ACS580-01-169A-4+B056 | R7 |
| 110 | 196 | 90 | 169 | 3AUA0000130331 | ACS580-01-206A-4 | ACS580-01-206A-4+B056 | R7 |
| 132 | 234 | 110 | 206 | 3AUA0000130331 | ACS580-01-246A-4 | ACS580-01-246A-4+B056 | R8 |
| 160 | 278 | 132 | 246* | 3AUA0000130331 | ACS580-01-293A-4 | ACS580-01-293A-4+B056 | R8 |
| 200 | 345 | 160 | 293 | 3AUA0000130331 | ACS580-01-363A-4 | ACS580-01-363A-4+B056 | R9 |
| 250 | 400 | 200 | 363** | 3AUA0000130331 | ACS580-01-430A-4 | ACS580-01-430A-4+B056 | R9 |
| 250 | 485 | 200 | 361 | 3AUA0000159885 | ACS580-04-505A-4 | – | R10 |
| 315 | 575 | 250 | 429 | 3AUA0000159885 | ACS580-04-585A-4 | – | R10 |
| 355 | 634 | 250 | 477 | 3AUA0000159885 | ACS580-04-650A-4 | – | R10 |
| 400 | 715 | 315 | 566 | 3AUA0000159885 | ACS580-04-725A-4 | – | R11 |
| 450 | 810 | 355 | 625 | 3AUA0000159885 | ACS580-04-820A-4 | – | R11 |
| 500 | 865 | 400 | 725*** | 3AUA0000159885 | ACS580-04-880A-4 | – | R11 |
I LD (A) Prąd ciągły przeciążalny 110% ILd przez 1 min/10 min
I HD (A) Prąd ciągły przeciążalny 150% Ihd przez 1 min/ 10 min
*Prąd ciągły przeciążalny 130% Ihd przez 1 min/ 10 min
**Prąd ciągły przeciążalny 125% Ihd przez 1 min/ 10 min
***Prąd ciągły przeciążalny 140% Ihd przez 1 min/ 10 min
