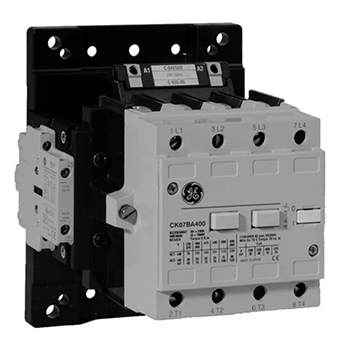

Styczniki CK o rozszerzonym zakresie cewki napięciowej
Opis produktu:
Styczniki CK o rozszerzonym zakresie cewki napięciowej
Dotychczasowa wersja styczników CK została zastąpiona stycznikami o rozszerzonym zakresie cewki napięciowej. Styczniki 3-biegunowe serii CK w zakresach od 150 do 780 A (AC-3) oraz 4-biegunowe w zakresach 200 do 1250 A (AC-1) stanowią fragment kompleksowej oferty styczników General Electric. Stycznik CK zastępuje produkowany przez Elester i wycofany z produkcji stycznik SLA oraz stycznik LS.
- Podwyższona trwałość mechaniczna stycznika wpływa na niezawodność całego układu.
- Możliwość stosowania w sieciach starego typu dzięki specjalnemu zabezpieczeniu przed „klekotaniem” stycznika i przegrzewaniem się cewki.
- Dobra wydajność w zastosowaniach gdzie występują duże wibracje (elektrownie wiatrowe, transport, przemysł morski)
- Zwiększony nacisk styków głównych obniża rezystancję przejścia w każdej fazie
- Mniejszy szum nawet przy pracy w ciężkich warunkach (zapylenie, rdza)
- Wbudowany ogranicznik przepięć
- Szeroki zakres temperatury pracy: od -40ºC do +70ºC
- Możliwość stosowania do 3000 m npm. bez obniżenia parametrów znamionowych
- Adapter do wymiany starszych modułów elektronicznych zainstalowanych w stycznikach CK
- Jednakowe wymiary, aby ułatwić wymianę produktów
- Efektywność energetyczna: mniejszy pobór mocy w czasie pracy
- Zgodność z dyrektywami RoHS i REACH
| Symbol stycznika | Nr kat. | Styki głowne | Prąd | Moc | Styki pomocnicze |
Napięcie cewki |
| Styczniki 3-biegunowe | ||||||
| CK75CE311W24-60 | 246150 | 3 NO | 150 A (AC3) | 75 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK75CE311W48-130 | 246151 | 3 NO | 150 A (AC3) | 75 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK75CE311W100-250 | 246152 | 3 NO | 150 A (AC3) | 75 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK75CE311W250-500 | 246153 | 3 NO | 150 A (AC3) | 75 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK08CE311W24-60 | 246154 | 3 NO | 180 A (AC3) | 90 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK08CE311W48-130 | 246155 | 3 NO | 180 A (AC3) | 90 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK08CE311W100-250 | 246156 | 3 NO | 180 A (AC3) | 90 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK08CE311W250-500 | 246157 | 3 NO | 180 A (AC3) | 90 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK85BE311W24-60 | 246158 | 3 NO | 205 A (AC3) | 110 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK85BE311W48-130 | 246159 | 3 NO | 205 A (AC3) | 110 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK85BE311W100-250 | 246160 | 3 NO | 205 A (AC3) | 110 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK85BE311W250-500 | 246161 | 3 NO | 205 A (AC3) | 110 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK09BE311W24-60 | 246162 | 3 NO | 250 A (AC3) | 132 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK09BE311W48-130 | 246163 | 3 NO | 250 A (AC3) | 132 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK09BE311W100-250 | 246164 | 3 NO | 250 A (AC3) | 132 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK09BE311W250-500 | 246165 | 3 NO | 250 A (AC3) | 132 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK95BE311W24-60 | 246166 | 3 NO | 309 A (AC3) | 160 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK95BE311W48-130 | 246167 | 3 NO | 309 A (AC3) | 160 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK95BE311W100-250 | 246168 | 3 NO | 309 A (AC3) | 160 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK95BE311W250-500 | 246169 | 3 NO | 309 A (AC3) | 160 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK10CE311W24-60 | 246170 | 3 NO | 420 A (AC3) | 220 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK10CE311W48-130 | 246171 | 3 NO | 420 A (AC3) | 220 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK10CE311W100-250 | 246172 | 3 NO | 420 A (AC3) | 220 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK10CE311W250-500 | 246173 | 3 NO | 420 A (AC3) | 220 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK11CE311W24-60 | 246174 | 3 NO | 550 A (AC3) | 280 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK11CE311W48-130 | 246175 | 3 NO | 550 A (AC3) | 280 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK11CE311W100-250 | 246176 | 3 NO | 550 A (AC3) | 280 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK11CE311W250-500 | 246177 | 3 NO | 550 A (AC3) | 280 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK12BE311W24-60 | 246178 | 3 NO | 700 A (AC3) | 375 kW (AC3) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK12BE311W48-130 | 246179 | 3 NO | 700 A (AC3) | 375 kW (AC3) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK12BE311W100-250 | 246180 | 3 NO | 700 A (AC3) | 375 kW (AC3) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK12BE311W250-500 | 246181 | 3 NO | 700 A (AC3) | 375 kW (AC3) | 1 NO + 1 NC | 250-500 V AC/DC |
| Styczniki 4-biegunowe | ||||||
| CK07BE411W24-60 | 246182 | 4 NO | 200 A (AC1) | 131 kW (AC1) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK07BE411W48-130 | 246183 | 4 NO | 200 A (AC1) | 131 kW (AC1) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK07BE411W100-250 | 246184 | 4 NO | 200 A (AC1) | 131 kW (AC1) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK07BE411W250-500 | 246185 | 4 NO | 200 A (AC1) | 131 kW (AC1) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK08BE411W24-60 | 246186 | 4 NO | 325 A (AC1) | 214 kW (AC1) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK08BE411W48-130 | 246187 | 4 NO | 325 A (AC1) | 214 kW (AC1) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK08BE411W100-250 | 246188 | 4 NO | 325 A (AC1) | 214 kW (AC1) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK08BE411W250-500 | 246189 | 4 NO | 325 A (AC1) | 214 kW (AC1) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK09BE411W24-60 | 246190 | 4 NO | 400 A (AC1) | 263 kW (AC1) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK09BE411W48-130 | 246191 | 4 NO | 400 A (AC1) | 263 kW (AC1) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK09BE411W100-250 | 246192 | 4 NO | 400 A (AC1) | 263 kW (AC1) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK09BE411W250-500 | 246193 | 4 NO | 400 A (AC1) | 263 kW (AC1) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK95BE411W24-60 | 246194 | 4 NO | 500 A (AC1) | 329 kW (AC1) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK95BE411W48-130 | 246195 | 4 NO | 500 A (AC1) | 329 kW (AC1) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK95BE411W100-250 | 246196 | 4 NO | 500 A (AC1) | 329 kW (AC1) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK95BE411W250-500 | 246197 | 4 NO | 500 A (AC1) | 329 kW (AC1) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK10CE411W24-60 | 246198 | 4 NO | 600 A (AC1) | 395 kW (AC1) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK10CE411W48-130 | 246199 | 4 NO | 600 A (AC1) | 395 kW (AC1) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK10CE411W100-250 | 246200 | 4 NO | 600 A (AC1) | 395 kW (AC1) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK10CE411W250-500 | 246201 | 4 NO | 600 A (AC1) | 395 kW (AC1) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK11CE411W24-60 | 246202 | 4 NO | 700 A (AC1) | 460 kW (AC1) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK11CE411W48-130 | 246203 | 4 NO | 700 A (AC1) | 460 kW (AC1) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK11CE411W100-250 | 246204 | 4 NO | 700 A (AC1) | 460 kW (AC1) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK11CE411W250-500 | 246205 | 4 NO | 700 A (AC1) | 460 kW (AC1) | 1 NO + 1 NC | 250-500 V AC/DC |
| CK12BE411W24-60 | 246206 | 4 NO | 1000 A (AC1) | 658 kW (AC1) | 1 NO + 1 NC | 24-60 V AC/DC |
| CK12BE411W48-130 | 246207 | 4 NO | 1000 A (AC1) | 658 kW (AC1) | 1 NO + 1 NC | 48-130 V AC/DC |
| CK12BE411W100-250 | 246208 | 4 NO | 1000 A (AC1) | 658 kW (AC1) | 1 NO + 1 NC | 100-250 V AC/DC |
| CK12BE411W250-500 | 246209 | 4 NO | 1000 A (AC1) | 658 kW (AC1) | 1 NO + 1 NC | 250-500 V AC/DC |
