Wyłączniki kompaktowe Record Plus FE160, FE250
Opis produktu

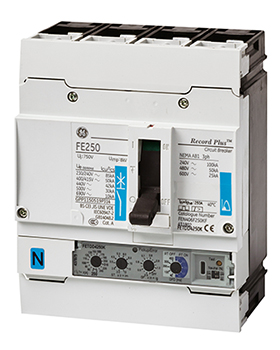

Wyłącznik FE160 oraz FE250 z serii Record Plus to fragment lini estetycznych oraz technicznie dopasowanych urządzeń zabezpieczających dla układów rozdzielczych oraz sterowniczych niskiego napięcia. Wyłączniki kompaktowe FE160 oraz FE250 o wartościach znamionowych 160 lub 250A zaprojektowano by mogły być instalowane bezpośrednio w rozdzielniach obok wyłączników FD63/160. Wyłączniki te posiadają przyłącza do podłączania szyn i kabli z końcówkami. Wyposażone są w wymienne termomagnetyczne lub elektroniczne wyzwalacze prądowe.
Zdolność wyłączania. Typy 2-, 3- oraz 4-biegunowe. Icu 400/415VAC w kA skut.
| Typ | V | N | H | L |
| FE160 | 50 | 80 | 150 | |
| FE250 | 36 | 50 | 80 | 150 |
Wyłącznik Record Plus FE160. Podstawowe wykonania dla Icu=50kA przy 400/415V AC
| Prąd In[A] | Symbol | Nr kat. | Opis wyłącznika |
| 50 kA FEN Wyłącznik kompletny z zabezpieczeniem termomagnetycznym sieci LTM (nastawne zabezpieczenie termiczne i magnetyczne) 3 bieguny 3 chronione | |||
| 25 | FEN36TA025JF | 435103 | Wył. FE160 50kA, 25A 3p3tr |
| 32 | FEN36TA032JF | 435106 | Wył. FE160 50kA, 32A 3p3tr |
| 40 | FEN36TA040JF | 435109 | Wył. FE160 50kA, 40A 3p3tr |
| 50 | FEN36TA050JF | 435112 | Wył. FE160 50kA, 50A 3p3tr |
| 63 | FEN36TA063JF | 435115 | Wył. FE160 50kA, 63A 3p3tr |
| 80 | FEN36TA080JF | 431751 | Wył. FE160 50kA, 80A 3p3tr |
| 100 | FEN36TA100JF | 431757 | Wył. FE160 50kA, 100A 3p3tr |
| 125 | FEN36TA125JF | 431763 | Wył. FE160 50kA, 125A 3p3tr |
| 160 | FEN36TA160JF | 431769 | Wył. FE160 50kA, 160A 3p3tr |
| 50 kA FEN Wyłącznik kompletny z zabezpieczeniem termomagnetycznym sieci LTM (nastawne zabezpieczenie termiczne i magnetyczne) 4 bieguny 4 chronione | |||
| 25 | FEN46TA025JF | 435214 | Wył. FE160 50kA, 25A 4p4tr |
| 32 | FEN46TA032JF | 435217 | Wył. FE160 50kA, 32A 4p4tr |
| 40 | FEN46TA040JF | 435220 | Wył. FE160 50kA, 40A 4p4tr |
| 50 | FEN46TA050JF | 435223 | Wył. FE160 50kA, 50A 4p4tr |
| 63 | FEN46TA0263F | 435226 | Wył. FE160 50kA, 63A 4p4tr |
| 80 | FEN46TA080JF | 431949 | Wył. FE160 50kA, 80A 4p4tr |
| 100 | FEN46TA100JF | 431955 | Wył. FE160 50kA, 100A 4p4tr |
| 125 | FEN46TA125JF | 431961 | Wył. FE160 50kA, 125A 4p4tr |
| 160 | FEN46TA160JF | 431967 | Wył. FE160 50kA, 160A 4p4tr |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe przyłączany od przodu + Przedłużenie do dźwigni napędowej + Pokrywy wyłącznika + komplet śrub do instalacji
Rozłącznik FEY160
| Prąd In[A] | Symbol | Nr kat. | Opis rozłącznika |
| 3 bieguny | |||
| 160 | FEY306D160JF | 431988 | Rozłącznik FEY160 3,5kA 160A 3p |
| 4 bieguny | |||
| 160 | FEY406D160JF | 431994 | Rozłącznik FEY160 3,5kA 160A 4p |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe przyłączany od przodu + Przedłużenie dźwigni napędowej + Pokrywy wyłącznika + komplet śrub do instalacji
Wyłącznik Record Plus FE250. Podstawowe wykonania dla Icu=36kA przy 400/415V AC
| Prąd In[A] | Symbol | Nr kat. | Opis wyłącznika |
| 36 kA FEV Wyłącznik kompletny z zabezpieczeniem termomagnetycznym sieci LTM (nastawne zabezpieczenie termiczne i magnetyczne) 3 bieguny 3 chronione | |||
| 125 | FEV36TA125KF | 432416 | Wył. FE250 36kA, 125A 3p3tr |
| 160 | FEV36TA160KF | 436798 | Wył. FE250 36kA, 160A 3p3tr |
| 200 | FEV36TA200KF | 431058 | Wył. FE250 36kA, 200A 3p3tr |
| 250 | FEV36TA250KF | 431061 | Wył. FE250 36kA, 250A 3p3tr |
| 36 kA FEV Wyłącznik kompletny z zabezpieczeniem termomagnetycznym sieci LTM (nastawne zabezpieczenie termiczne i magnetyczne) 4 bieguny 4 chronione | |||
| 125 | FEV46TA125KF | 431082 | Wył. FE250 36kA, 125A 4p4tr |
| 160 | FEV46TA160KF | 436817 | Wył. FE250 36kA, 160A 4p4tr |
| 200 | FEV46TA200KF | 431094 | Wył. FE250 36kA, 200A 4p4tr |
| 250 | FEV46TA250KF | 431097 | Wył. FE250 36kA, 250A 4p4tr |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe przyłączany od przodu + komplet śrub do instalacji
Rozłącznik FEY250
| Prąd In[A] | Symbol | Nr kat. | Opis rozłącznika |
| 3 bieguny | |||
| 250 | FEY306D250KF | 431991 | Rozłącznik FEY250 4,5kA 250A 3p |
| 4 bieguny | |||
| 250 | FEY406D250KF | 431997 | Rozłącznik FEY250 4,5kA 250A 4p |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe przyłączany od przodu + Przedłużenie dźwigni napędowej + Pokrywy wyłącznika + komplet śrub do instalacji
Wyłączniki Record Plus są następcą produkowanego jeszcze wyłącznika Record oraz w pełni zastępują produkowane wcześniej przez Elester oraz Aparel wyłączniki kompaktowe LA, HLA, ELA, wyłaczniki FB150, HFB, wyłączniki WIS100, WIS400 itp. Obecnie produkowane wyłączniki Record są sukcesywnie zastępowane przez nową serię Record Plus.
Moduł różnicowo-prądowy (RCD) do FE
Opis produktu
| Zakres napięcia | 3 bieguny | 4 bieguny | ||
| Symbol | Nr. kat. | Symbol | Nr. kat. | |
| Moduł RCD mocowany u dołu wyłącznika (poniżej wyzwalacza prądowego) | ||||
| 160A napięcie 220/440V AC | FEQDB3MJ/6 | 431136 | FEQDB4MJ/6 | 431159 |
| 160A napięcie 400/690V AC | FEQDB3HJ/6 | 431118 | FEQDB4HJ/6 | 431145 |
| 250A napięcie 220/440V AC | FEQDB3MK/6 | 431139 | FEQDB4MK/6 | 431161 |
| 250A napięcie 400/690V AC | FEQDB3HK/6 | 431124 | FEQDB4HK/6 | 431151 |
Napęd ręczny obrotowy do FE
Opis produktu
Napęd ręczny obrotowy do FE
| Opis napędu | Symbol | Nr. kat. |
| Napęd ręczny obrotowy mocowany bezpośrednio na wyłączniku | ||
| Napęd obrotowy bezpośredni do FE -szary | FENRF/5 | 436495 |
| Napęd obrotowy bezpośredni do FE -czerwony | FENRFV/5 | 436496 |
| Napęd ręczny obrotowy mocowany bezpośrednio na panelu lub drzwiach | ||
| Napęd obrotowy na drzwi do FE -szary | FENRD/5 | 436493 |
| Napęd obrotowy na drzwi do FE -czerwony | FENRDV/5 | 436494 |
Napęd silnikowy do FE
Opis produktu
Napędy silnikowe do wyłączników FE
| Napięcie zasilania | Napęd silnikowy | |
| Symbol | Nr kat. | |
| 24V AC/DC | FEEMFD | 432052 |
| 48V AC/DC | FEEMFF | 432055 |
| 60V AC/DC | FEEMFH | 432058 |
| 110/130V AC/DC | FEEMFJ | 432061 |
| 220/250V AC/DC | FEEMFN | 432064 |
| 400/440V AC | FEEMF8 | 435812 |
Styki pomocnicze do FE
Opis produktu
Akcesoria wewnętrzne – styki do FE
| Opis styku | Normalnie otwarty (NO) | Normalnie zamknięty (NC) | ||
| Symbol | Nr kat. | Symbol | Nr kat. | |
| Styk pom. montowany z prawej strony | FAS10R | 430837 | FAS01R | 430831 |
| Styk pom. montowany z lewej strony | FAS10L | 430834 | FAS01L | 430828 |
| Styk alarmowy wyzwolenia | FABAT10 | 430818 | FEBAT01 | 430815 |
| Styk alarm. mod. różnicowo-prądow. | FEBAT10 | 430970 | FABAT01 | 430969 |
| Styk alarm. zadziałania mechanizmu | FABAM10 | 432003 | FABAM01 | 432000 |
Wyzwalacze napięciowe i podnapięciowe FD, FE, FG
Opis produktu
Akcesoria wewnętrzne – wyzwalacze napięciowe i podnapięciowe do FD, FE, FG
| Napięcie wyzwalacza | Wyzw. napięciowy | Wyzw. podnapięciowy | ||
| Symbol | Nr kat. | Symbol | Nr kat. | |
| 12V AC/DC | FASHTB | 430840 | FAUVRB | 440018 |
| 24V AC/DC | FASHTD | 430843 | FAUVRD | 430861 |
| 48V AC/DC | FASHTF | 430846 | FAUVRF | 430864 |
| 60V AC/DC | FASHTH | 435118 | FAUVRH | 435120 |
| 110V AC/DC | FASHTJ | 430849 | FAUVRJ | 430867 |
| 220/240V AC/DC | FASHTN | 430852 | FAUVRN | 430870 |
| 400/415V AC | FASHTU | 430855 | FAUVRS | 436472 |
| 440/480V AC | – | – | FAUVRU | 430873 |
